数控双端五轴加工中心

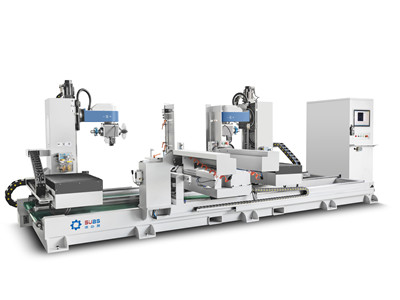

速必胜 双端五轴加工中心 ST-10

1、工作方式：可做双端榫头，圆榫，方榫，腰圆榫。
2、全数控调节，以文件形式保存，双端双五轴控制。
 3、有刀尖追随功能，(打开加工文件，设备自动调整)。
4、使用Window系统，控制软件可根据客户使用情况做实际调整。

机械详情如下：
一、机械行程
各轴运动行程：
①左X轴行程：750 mm，右：2000mm.
②Y轴行程：700mm。
③Z轴行程：540 mm
④A轴(旋转头)：±181°
⑤C轴(旋转头)：连续旋转

二、加工范围
①最大加工长度：2000mm.
②最小加工长度：200mm(不含端头要加工的位置）
③最大加工宽度：120mm
④最大加工厚度：80mm
⑤左右刀具到工件中心最大加工尺寸：350mm（工件中部有槽到端头超过350mm时不能加工）

三、夹具说明
①夹具数量：2套
②夹具尺寸：100mm*40mm
③料仓调节方式：手动
④送料方式：双伺服自动送料
⑤收料方式，自动前收料（免划伤模式）
⑥左夹具为固定夹具，右夹具跟据料长伺服自动调整。

四、刀具说明
①锯片直径：230mm,孔径30mm
②锯片端夹头规格：ER20
③大铣刀轴径：30mm
④铣形刀锯片电机转速：9000rpm,功率：5.5KW
⑤小铣刀夹头规格：ER25
⑥小铣刀电机转速：18000rpm,功率：2.2KW
左右5.5KW主轴为正反刀

五、工作参数
1.最高移位移速度：
①X轴速度：50m/min
②Y轴速度：50m/min
③Z轴速度：50m/min
④加工速度：可调
电力输入功率：25KW
输入电压：380V
压缩空气压力：6bar
机械总质量：约4T

六、机械配置
精密导轨：Roust
精密滚珠丝杆：TBI
伺服：南京图科绝对值伺服系统
变频器：深圳Simphoenix
气动元件：亚德克（Airtac)

更多机械详情，欢迎与我们联系。
